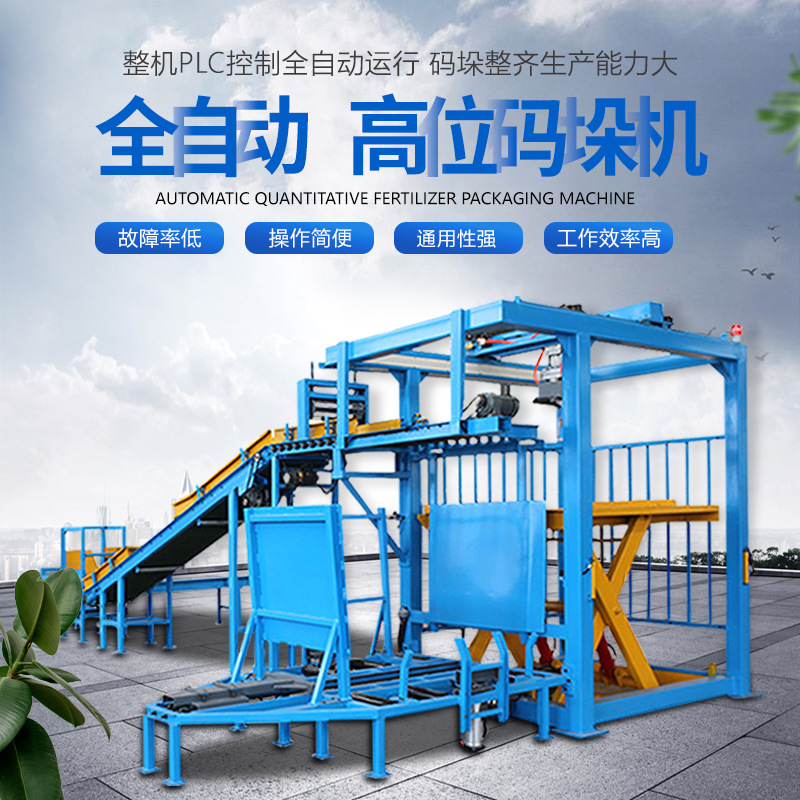

高位碼垛機是適用于大型化工企業的碼垛設備，具有碼垛速度快，穩定性比較高，便于維護和保養等特點，但弊端在于機體龐大對空間的要求比較高，對小型企業不適用。

技術指標

過渡輸送機

在包裝線到碼垛單元的鏈接輸送設備，把物料過渡到爬坡輸送機上。

爬坡輸送機

皮帶式輸送機，經過渡輸送機把物料輸送到爬坡輸送機后，由爬坡輸送到碼垛機轉位裝置上，完成轉位的等待工作。

轉位輸送機

皮帶式輸送機，輸送料袋到位后，轉位機構上的兩個夾袋板由氣缸推動，擺動90度后將料袋夾緊；轉位機構主軸由制動電機直接驅動，帶動夾袋板旋轉90度或180度后，夾袋板往上擺起復位，可以實現料袋90°、180°、270°的轉位。

l 輸送速度： 0.6m/s

l 輸送帶寬： 1000mm

l 電機功率： 2x0.75kW

編組機

皮帶式輸送機，對料袋進行自動編組（2+3或3+2）。

l 輸送速度： 0.7m/s

l 輸送帶寬： 1000mm

l 電機功率： 1.1kW

推包機

將編組機編好組的料袋推送到分層機上。

l 運行速度：0.5m/s

l 驅動方式：氣缸

分層機

皮帶式輸送機通過電機驅動，可左右打開，使編組后的料袋碼放到垛盤上。

l 速度：0.9m/s（變頻可調）

l 電機功率： 1.5KW

l 碼垛方式：每層5袋，每垛8層。每層10袋，每垛8層。

l 直聯式減速電機

4.7

將編組后的料袋，通過分層機，碼放在垛盤輸送機的托盤上。

驅動方式：交流制動電機 380V±10%，50Hz。

l 傳輸速度：升降速度變頻可調

l 電機功率：7.5kW（升降） (SEW)

l 碼垛方式：每層5袋， 每垛8層。 每層10袋，每垛8層。

碼垛能力：1200bags/h（.值）

托盤倉

托盤倉儲存和自動分配空托盤，每當一次碼垛操作完成后，滿載垛盤的當前位置會被托盤倉中的下一個空托盤取代。空托盤從托盤倉傳送到碼垛機的適當位置上的所有操作都是自動完成的。

l 托盤尺寸：1200×1000×150mm(按圖紙尺寸)

l 托盤材料：塑料或木制或鋼制（具體材質由需方提供）

l 托盤倉容量：10個空托盤

托盤輸送機

鏈條式輸送機，與托盤儲存?zhèn)}連接，負責自動向碼垛機提供空托盤。

l 驅動方式：交流電機 380V±10%，50Hz

l 電機功率：0.37kW

l 輸送速度：0.35m/s

垛盤輸送機

二臺輥道式輸送機，可輸送停放二個滿垛盤。安裝在叉車區域的垛盤輸送機設有防叉車撞擊的安全裝置。

l 承載能力： 2000kg。

l 驅動方式：交流電機 380V±10%，50Hz。

l 電機功率：2x1.1kW

防護欄

設有安全護欄，為碼垛機提供穩定支撐及維護空間。

控制系統

采用進口可編程控制器、進口電機變頻調速控制器、進口.光電及位置檢測器件構成控制系統的主體，實現整個碼垛機的協調控制。系統具有故障診斷及顯示功能，并有完善的故障保護及聯鎖停機功能。操作面板采用中文標識面板可與進口設備媲美。所有按鈕開關均采用進口.產品，性能可靠，使用.。整個操作系統使用簡單，功能完善，便于檢修和維護。
