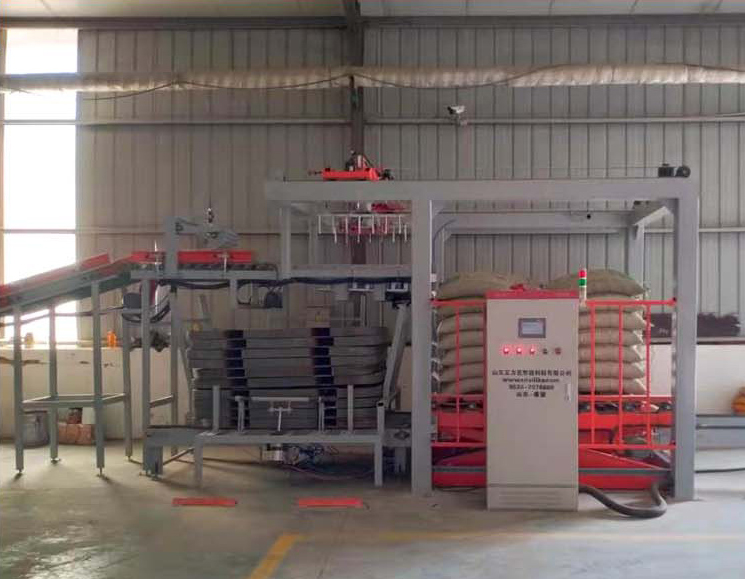

高位碼垛機是適用于大型化工企業的碼垛設備，具有碼垛速度快，穩定性比較高，便于維護和保養等特點，但弊端在于機體龐大對空間的要求比較高，對小型企業不適用。

技術指標

過渡輸送機

在包裝線到碼垛單元的鏈接輸送設備，把物料過渡到爬坡輸送機上。

爬坡輸送機

皮帶式輸送機，經過渡輸送機把物料輸送到爬坡輸送機后，由爬坡輸送到碼垛機轉位裝置上，完成轉位的等待工作。

轉位輸送機

皮帶式輸送機，輸送料袋到位后，轉位機構上的兩個夾袋板由氣缸推動，擺動90度后將料袋夾緊；轉位機構主軸由制動電機直接驅動，帶動夾袋板旋轉90度或180度后，夾袋板往上擺起復位，可以實現料袋90°、180°、270°的轉位。

l 輸送速度： 0.6m/s

l 輸送帶寬： 1000mm

l 電機功率： 2x0.75kW

編組機

皮帶式輸送機，對料袋進行自動編組（2+3或3+2）。

l 輸送速度： 0.7m/s

l 輸送帶寬： 1000mm

l 電機功率： 1.1kW

推包機

將編組機編好組的料袋推送到分層機上。

l 運行速度：0.5m/s

l 驅動方式：氣缸

分層機

皮帶式輸送機通過電機驅動，可左右打開，使編組后的料袋碼放到垛盤上。

l 速度：0.9m/s（變頻可調）

l 電機功率： 1.5KW

l 碼垛方式：每層5袋，每垛8層。每層10袋，每垛8層。

l 直聯式減速電機

4.7

將編組后的料袋，通過分層機，碼放在垛盤輸送機的托盤上。

驅動方式：交流制動電機 380V±10%，50Hz。

l 傳輸速度：升降速度變頻可調

l 電機功率：7.5kW（升降） (SEW)

l 碼垛方式：每層5袋， 每垛8層。 每層10袋，每垛8層。

碼垛能力：1200bags/h（.值）

托盤倉

托盤倉儲存和自動分配空托盤，每當一次碼垛操作完成后，滿載垛盤的當前位置會被托盤倉中的下一個空托盤取代�？胀斜P從托盤倉傳送到碼垛機的適當位置上的所有操作都是自動完成的。

l 托盤尺寸：1200×1000×150mm(按圖紙尺寸)

l 托盤材料：塑料或木制或鋼制（具體材質由需方提供）

l 托盤倉容量：10個空托盤

托盤輸送機

鏈條式輸送機，與托盤儲存?zhèn)}連接，負責自動向碼垛機提供空托盤。

l 驅動方式：交流電機 380V±10%，50Hz

l 電機功率：0.37kW

l 輸送速度：0.35m/s

垛盤輸送機

二臺輥道式輸送機，可輸送停放二個滿垛盤。安裝在叉車區域的垛盤輸送機設有防叉車撞擊的安全裝置。

l 承載能力： 2000kg。

l 驅動方式：交流電機 380V±10%，50Hz。

l 電機功率：2x1.1kW

防護欄

設有安全護欄，為碼垛機提供穩定支撐及維護空間。

控制系統

采用進口可編程控制器、進口電機變頻調速控制器、進口.光電及位置檢測器件構成控制系統的主體，實現整個碼垛機的協調控制。系統具有故障診斷及顯示功能，并有完善的故障保護及聯鎖停機功能。操作面板采用中文標識面板可與進口設備媲美。所有按鈕開關均采用進口.產品，性能可靠，使用.。整個操作系統使用簡單，功能完善，便于檢修和維護。
